Расходомерами обтекания называют приборы, основанные


Расходомерами обтекания называют приборы, основанные на зависимости от расхода вещества перемещения тела, воспринимающего динамическое давление обтекающего его потока. Формы обтекаемых тел различны: поплавок, поршень, шар, диск, крыло и т.п. Величина перемещения или угла поворота обтекания приведены на рис. 10.

Принципиальная схема поплавкового уровнемера типа

УДУ-10

Рис. 10

          Слайд № 1



Термоэлектрический преобразователь



Рис. 1

1- изолятор; 2,3- штуцер; 4- головка; 5- прокладка; 6- крышка; 7- контактная клемма; 8- контакт для компенсационных проводов; 9- компаунд; 10- термоэлектрод; 11- защитная гильза; 12- горячий спай; 13- керамический наконечник

          Слайд № 2

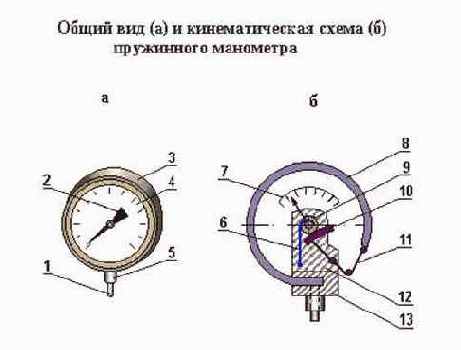

Манометр с одновитковой трубчатой пружиной



Рис. 2

1 - ниппель; 2-стрелка; 3-корпус; 4-стекло; 5-держатель; 6 - спиральная пружина; 7 - шкала; 8 - одновитковая трубчатая пружина; 9-трибка; 10 -зубчатый сектор; 11 -тяга; 12 - плата; 13 – основание



Слайд № 3

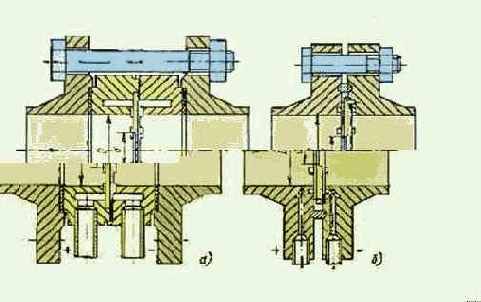

Установка диафрагмы в трубопроводе







Рис. 3

а – камерная диафрагма; б – безкамерная диафрагма













































Слайд № 4

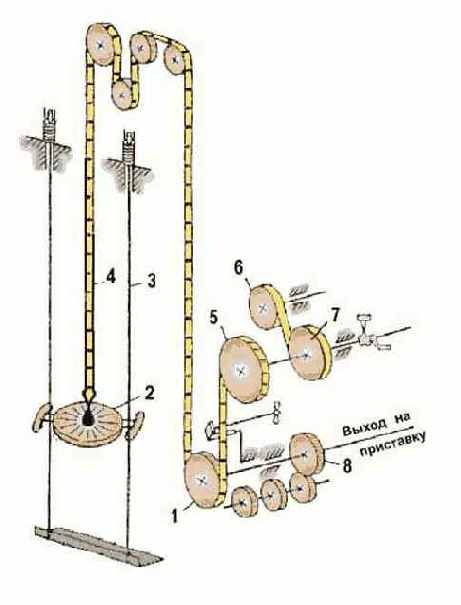

Принципиальная схема поплавкового уровнемера типа

УДУ-10





Рис. 4













Слайд № 5

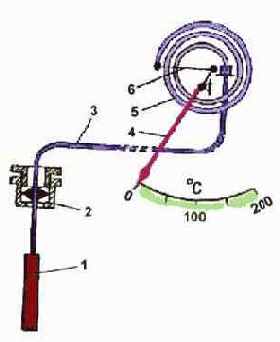

Манометрический термометр





Рис. 5

1 – термобаллон; 2 – съемный штуцер с резьбой и сальником; 3 – капилляр; 4 – тяга; 5 – манометрическая трубчатая пружина; 6 - стрелка





































          Слайд № 6

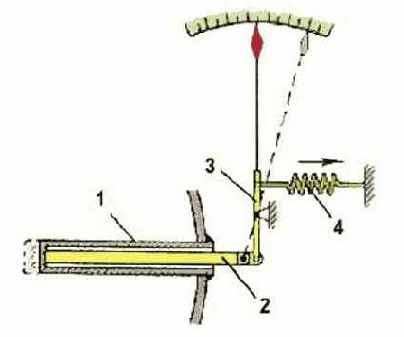

Дилатометрический термометр



Рис. 6

 1 – трубка из материала с большим коэффициентом линейного расширения; 2 – стержень из материала с малым коэффициентом линейного расширения; 3 – рычаг со стрелкой; 4 – пружина







Слайд № 7

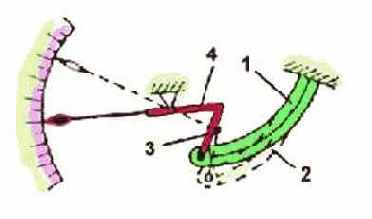

Биметаллический термометр





Рис. 7

1 – металлическая полоска с большим коэффициентом линейного расширения; 2 – металлическая полоска материала с малым коэффициентом линейного расширения; 3 – тяга; 4 – рычаг со стрелкой



          Слайд № 8

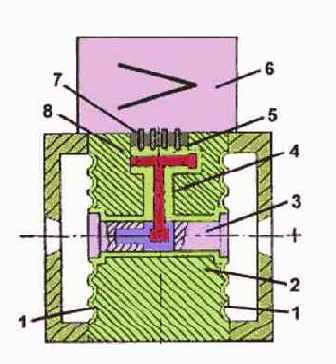

Принципиальная схема измерительного блока с тензомодулем

рычажно-мембранного типа





Рис. 8
