Дилатометрические и биметаллические термометры



Действие дилатометрических (рис. 7) и биметаллических (рис. 8) основано на относительном удлинении под влиянием температуры двух твердых тел, имеющих различные температурные коэффициенты линейного расширения. Они применяются главным образом в качестве реле для изменения температуры в широком диапазоне температур. Так, например, дилатометрические реле температуры типа ТР-200 применяют в пределах 25 - 200 ОС, они имеют погрешность +

5 ОС. Биметаллические реле температуры типа ТБ-ЭЗК имеют погрешность +2 ОС и применяются в пределах 0 - 20;10 - 30; 20 - 45 ОС.

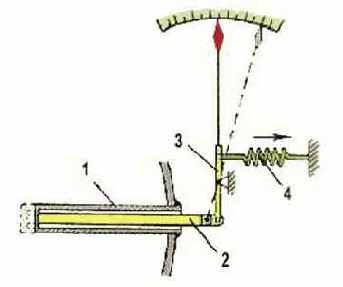

Дилатометрический термометр



Рис. 7

 1 – трубка из материала с большим коэффициентом линейного расширения; 2 – стержень из материала с малым коэффициентом линейного расширения; 3 – рычаг со стрелкой; 4 – пружина

Биметаллический термометр



Рис. 8

1 – металлическая полоска с большим коэффициентом линейного расширения; 2 – металлическая полоска материала с малым коэффициентом линейного расширения; 3 – тяга; 4 – рычаг со стрелкой
