ИК-приемник системы дистанционного управления на 10 выходов





Режим 2 с фиксацией выходного сигнала.


При снятии джампера, например S1 при нажатии кнопки "1" дистанционного пульта управления будет выдан кратковременный звуковой сигнал (разъем XS1) и на выводе "Out1" разъема XS3 появится и зафиксируется сигнал логического "0" т.е. выход активен и при отпускании кнопки - сигнал на выводе не изменится, а при повторном нажатии будет выдан кратковременный звуковой сигнал (разъем XS1) и на выводе "Out1" разъема XS3 появится сигнал логической "1", т.е. произойдет переключение соответствующего вывода .

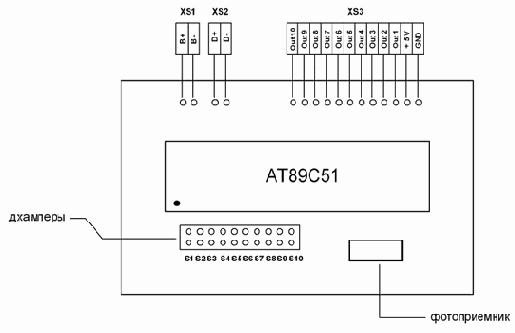

Рис.3

К разъему XS2 подключен светодиод "IR Control" который служит для индикации прохождения ИК-сигнала.

Данное устройство применялось для управления освещением, и дистанционного управления различными моделями .

Файлы

г.Челябинск
