Стробоскопическая СДУ


Отличительная особенность описываемой светодинамической установки - применение вместо обычных ламп накаливания специальных импульсных. Это позволяет устранить основной недостаток таких устройств - высокую инерционность. С ее помощью можно получить отличное световое сопровождение музыкальных произведений, а также решить проблему с оформлением дискотек, концертных залов, жилой комнаты.

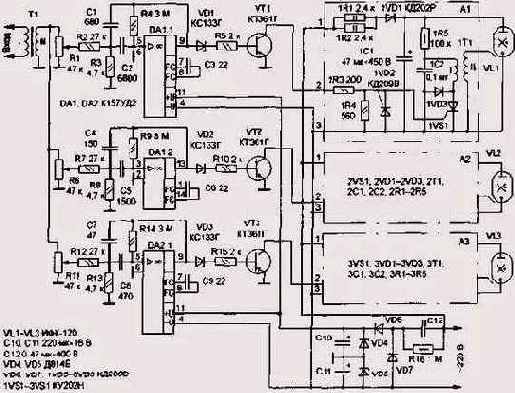

На страницах "Радио" в разное время были описаны светодинамические установки (СДУ) различной степени сложности (например, [1, 2]). Во всех этих устройствах использованы лампы накаливания, коммутируемые тиристорами или мощными транзисторами. Однако лампам накаливания присущи существенные недостатки: инерционность и ограниченный срок службы, от которых свободна предлагаемая стробоскопическая СДУ. Она состоит из блока питания и трех активных полосовых фильтров, к их выходам подключены три идентичных блока управления импульсными лампами А1-АЗ.

Блок питания - однополупериодный выпрямитель VD6, VD7, подключенный к сети через балластный конденсатор С12. Выпрямитель нагружен на стабилитроны VD4, VD5 и конденсаторы фильтра С10, СП, формирующие двуполярное напряжение для питания операционных усилителей DA1, DA2. Применение источника с балластным конденсатором позволило значительно уменьшить габариты СДУ. Однако при этом все элементы конструкции имеют гальваническую связь с сетью, что необходимо помнить при налаживании и эксплуатации. По этой же причине переменные резисторы должны быть снабжены диэлектрическими ручками.

Входной сигнал с линейного выхода магнитофона, радиоприемника или CD-проигрывателя поступает на первичную обмотку трансформатора Т1, предназначенного для гальванической развязки источника сигнала от элементов СДУ. Если входной сигнал мал (меньше 0,3 В), трансформатор должен быть повышающим и обеспечивать амплитуду напряжения на вторичной обмотке около 0,5 В, Далее сигнал поступает на входы активных полосовых фильтров через переменные резисторы, которыми устанавливают оптимальный уровень.

Фильтры выполнены на сдвоенных ОУ DA1, DA2 и заимствованы из [1].
