ЭЛЕКТРОНИКА В АВТОМОБИЛЕ
в конденсаторной системе зажигания обычно
Это связано с тем, что в качестве коммутатора в конденсаторной системе зажигания обычно применяют тиристоры, время переключения которых, определяющее длительность фронта первичного напряжения, всего несколько микросекунд. Конечно, длительность фронта вторичного напряжения зависит, кроме того, от параметров катушки зажигания. Однако даже при применении катушек от классической системы зажигания фронт импульса вторичного напряжения в конденсаторной системе получается значительно круче, чем в классической.
Очевидно, что потери энергии при конкретных значениях шунтирующего сопротивления и вторичного напряжения пропорциональны времени действия этого напряжения. Поэтому при крутом фронте потери за время, пока напряжение достигнет максимума, будут меньше, чем при пологом фронте. Этим и объясняется малая зависимость U2макc в конденсаторной системе зажигания от сопротивления, шунтирующего вторичную цепь.
В системах с импульсным накоплением энергии накопительный конденсатор заряжается одним мощным импульсом сразу же после окончания искрового разряда в свече зажигания. На рис. 5 приведена принципиальная схема конденсаторной системы зажигания с импульсным накоплением энергии, а на рис. 8 временные диаграммы ее работы. Система работает следующим образом. В .исходном состоянии ключи S2.1 и S2.2 разомкнуты, поэтому после включения питания выключателем S1 ток по цепям системы не протекает, и накопительный конденсатор С1 разряжен. В момент размыкания контактов прерывателя (ti, рис. 6) по сигналу от схемы управления СУ ключи S2.1 и S2.2 замыкаются и через обмотку wl трансформатора Т1 и резистор R1 начинает протекать линейно-нарастающий ток. В магнитном поле трансформатора накапливается энергия.

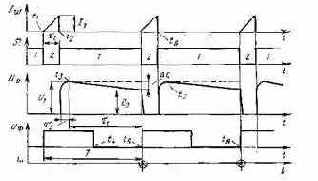

Рис. 6. Временные диаграммы работы конденсаторной системы зажигания с импульсным накоплением энергии: S2 — положение переключателя S2, Тж
— моменты искрообразования
По мере увеличения тока в обмотке wl увеличивается падение напряжения на резисторе R1. Это напряжение поступает на вход схемы управления и, когда ток достигает заданного значения Iр, ключи S2.1 и S2.2 по сигналу от схемы управления размыкаются. Ток в обмотке wl прекращается (h, рис. 6). Энергия, накопленная в магнитном поле трансформатора Т1, равная L1I2p/2, где L1 — индуктивность обмотки wl трансформатора Т1, создает в его обмотках импульсы напряжения. Положительный импульс с конца обмотки w2 (начала обмоток на рис. 5 обозначены точками) проходит через диод VI и заряжает накопительный конденсатор С1 до высокого напряжения 350 В (t3, рис. 6). Диод VI пре- -дотвращает разряд конденсатора 01 через обмотку w2 после окончания действия импульса.
