75-1. Адаптер COM-порта.


      Принципиальная схема адаптера представлена на рис.2 Основу схемы составляет преобразователи уровня MAX232. Схема адаптера аналогична предложенной ранее (см.

Адаптер COM-порта) и также может быть использована для сопряжения различных электронных устройств с последовательным портом персонального компьютера.

Адаптер выполнен на плате из одностороннего стеклотекстолита.

Размеры платы: 50х70

Питание платы может осуществляться как через отдельный разъем (+12в), так и через основной разъем (+5в), режим питания устанавливается джампером J1.

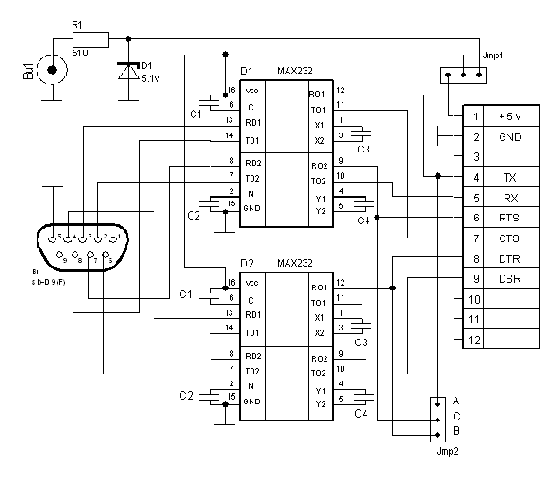

Рис.2 Принципиальная схема адаптера.
